泄漏电流测试仪检定规程&解决方案

◆ 导读

泄漏电流测试是电气设备安全检测中必不可少的项目,用来‌检验设备或线路的绝缘性能,提高产品质量,并保证设备和人身安全。其测试结果直接关系人身及财产安全,因此有必要在使用前或周期性对测试仪进行检定,保障其准确性和使用性能。今天我们一起来探讨下泄漏电流测试仪的检定规程和解决方案。



什么是泄漏电流测试仪

· 什么是泄漏电流

【泄漏电流】在没有故障时施加一定电压的情况下,电气中相互绝缘的金属零件之间,或带电零件与接地零件之间,通过其周围介质或绝缘表面所形成的电流。

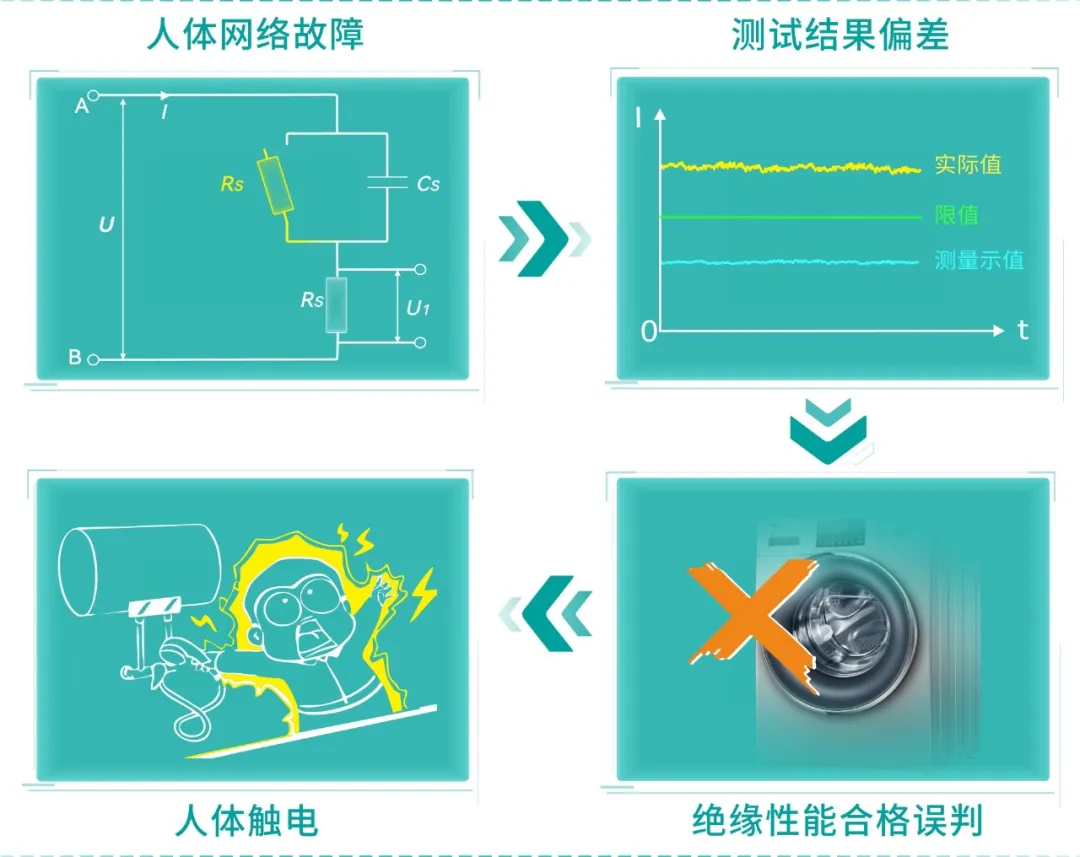

电器在正常工作时,产生的泄漏电流应低于一定阈值,当电器设计缺陷或使用老化、故障等情形下,可能会发生绝缘等防电击措施失效,造成人体触电或更加严重的事故。



· 什么是泄漏电流测试仪

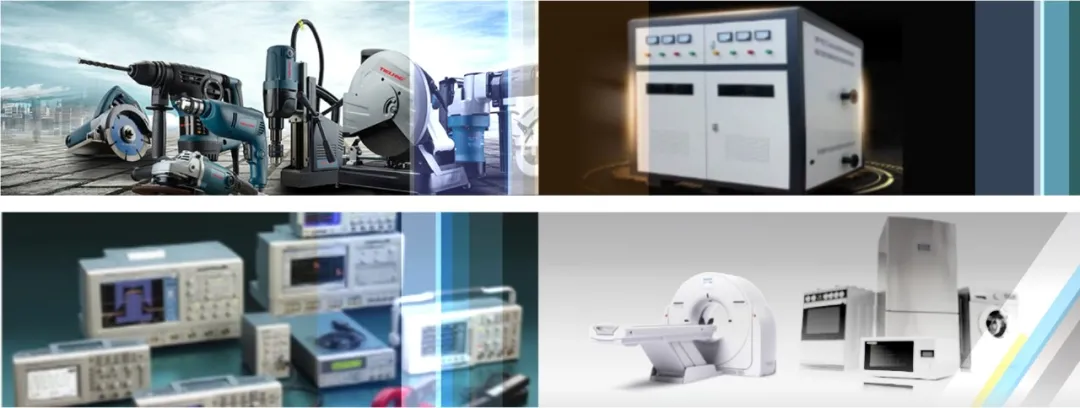

【泄漏电流测试仪】是用于测量泄漏电流的安规类仪器。目前广泛应用于各种电气设备(工业设备、仪器仪表、医疗设备、家用电器、灯具、电动工具等)的生产和制造。

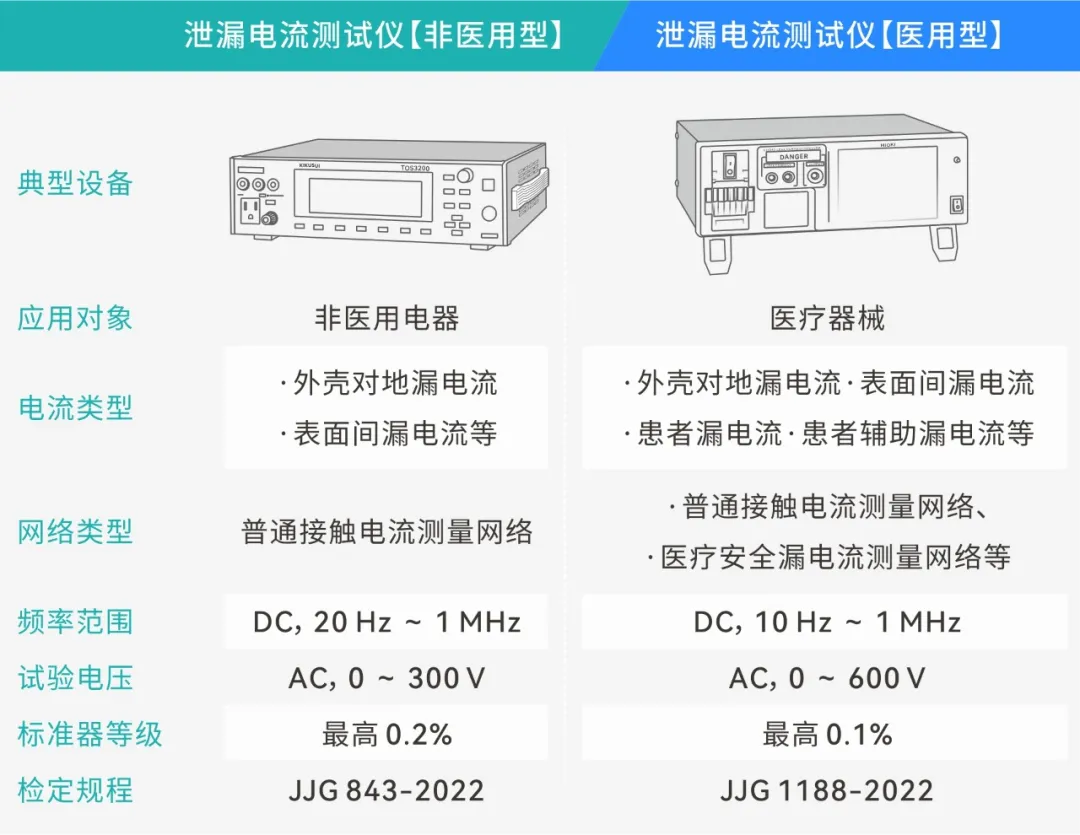

泄漏电流测试仪按应用可分为:

· 非医用型测试仪

· 医用型测试仪




· 人体阻抗&测试仪的阻抗网络

人体阻抗简介




· 人体阻抗:是包括人体皮肤、血液、肌肉、组织及结合部在内的含有电阻和电容的全阻抗。人体的总阻抗(Zr) = 内阻抗(Zi) +皮肤阻抗(Zs) 的矢量和。

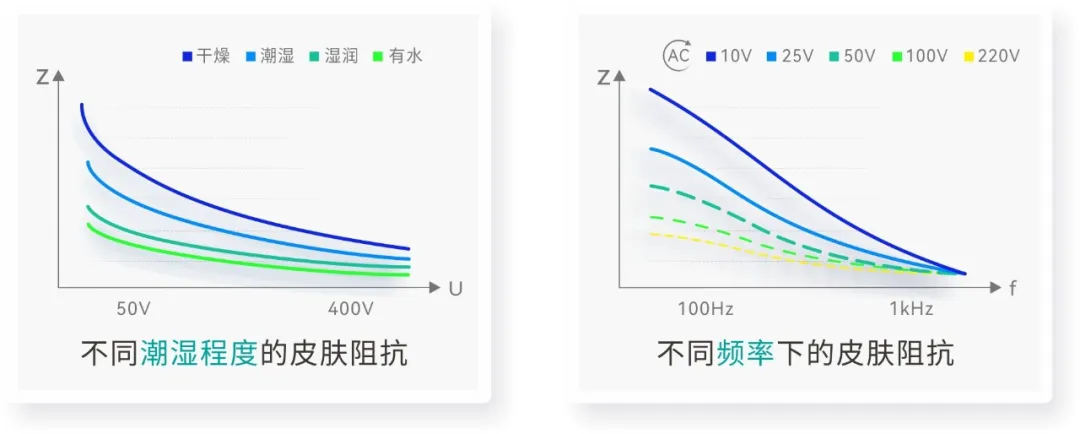

· 人体的总阻抗随着电压的增大而减小;随着频率的增加而减小。

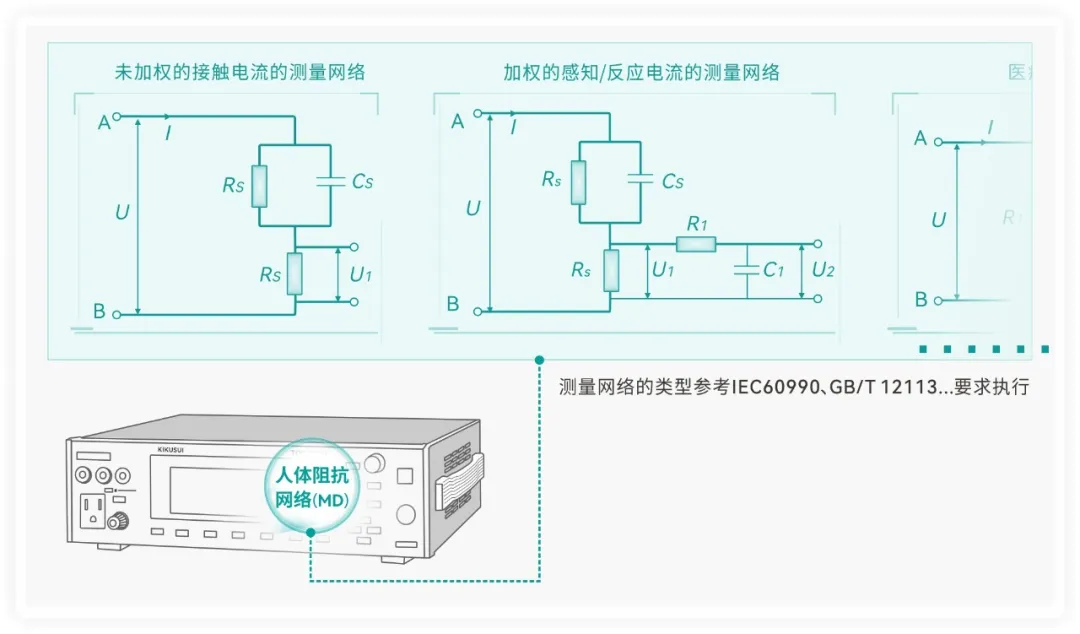

测试仪阻抗网络




· IEC 60990、GB/T 12113等标准中规定了多种由电阻、电容组成的人体阻抗网络模型。

· 通常泄漏电流测试仪内置这些阻抗网络,在模拟人体触摸被测试设备外壳的情况下,对其的泄漏电流进行测量。可较真实地反映设备的绝缘情况。

因此,检定规程中增加了阻抗网络测量的项目,以确保测试仪内置的阻抗网络符合标准要求。



· 检定的必要性


泄漏电流是常用电器安全性能中非常重要的基本电参数之一,其相对应的测试仪器——泄漏电流测试仪是检验电参数必不可少的专用计量器具,其测量结果是影响产品质量的重要技术指标,与使用者的人体安全直接相关,必须确保产品的绝缘防护能力满足要求,因此有必要在使用前或周期性对测试仪进行检定,保障其准确性和使用性能。



检定规程解读

· 标准体系

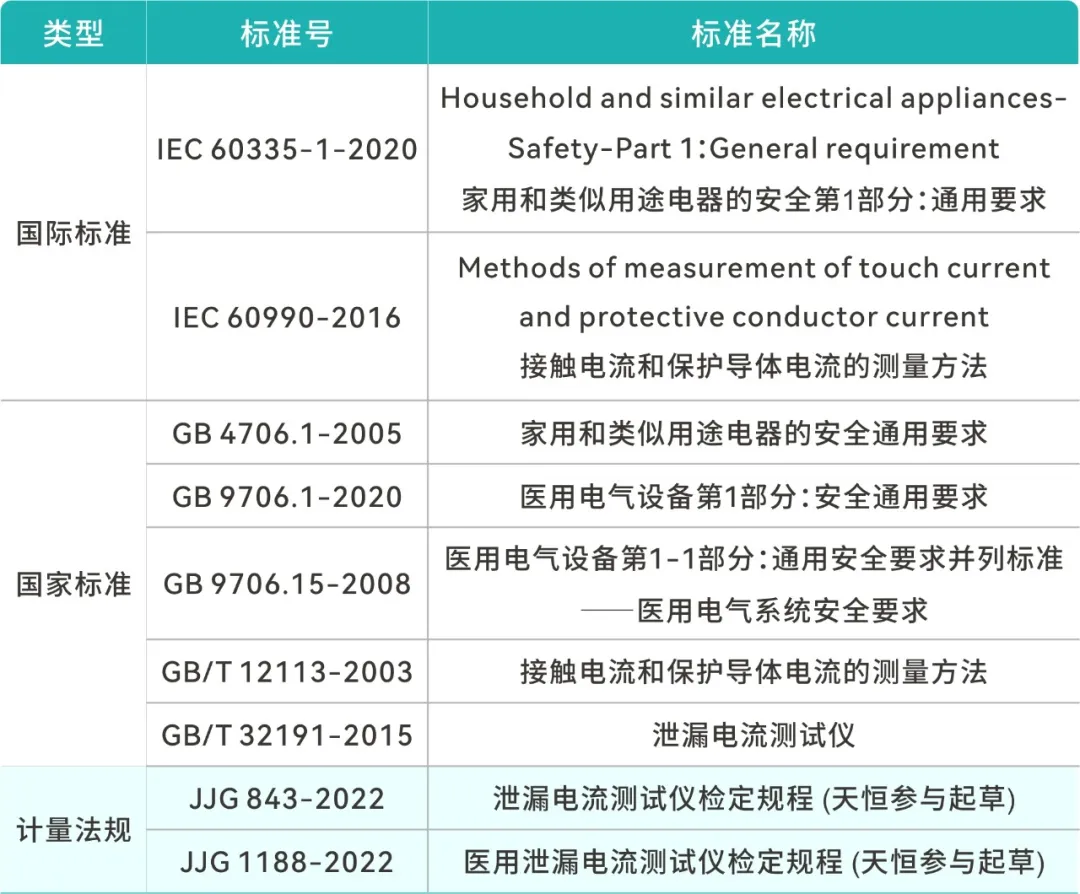

泄漏电流测试相关标准体系如下表所示,泄漏电流测试仪检定新规JJG 843-2022JJG 1188-2022于2023年6月初正式实施。

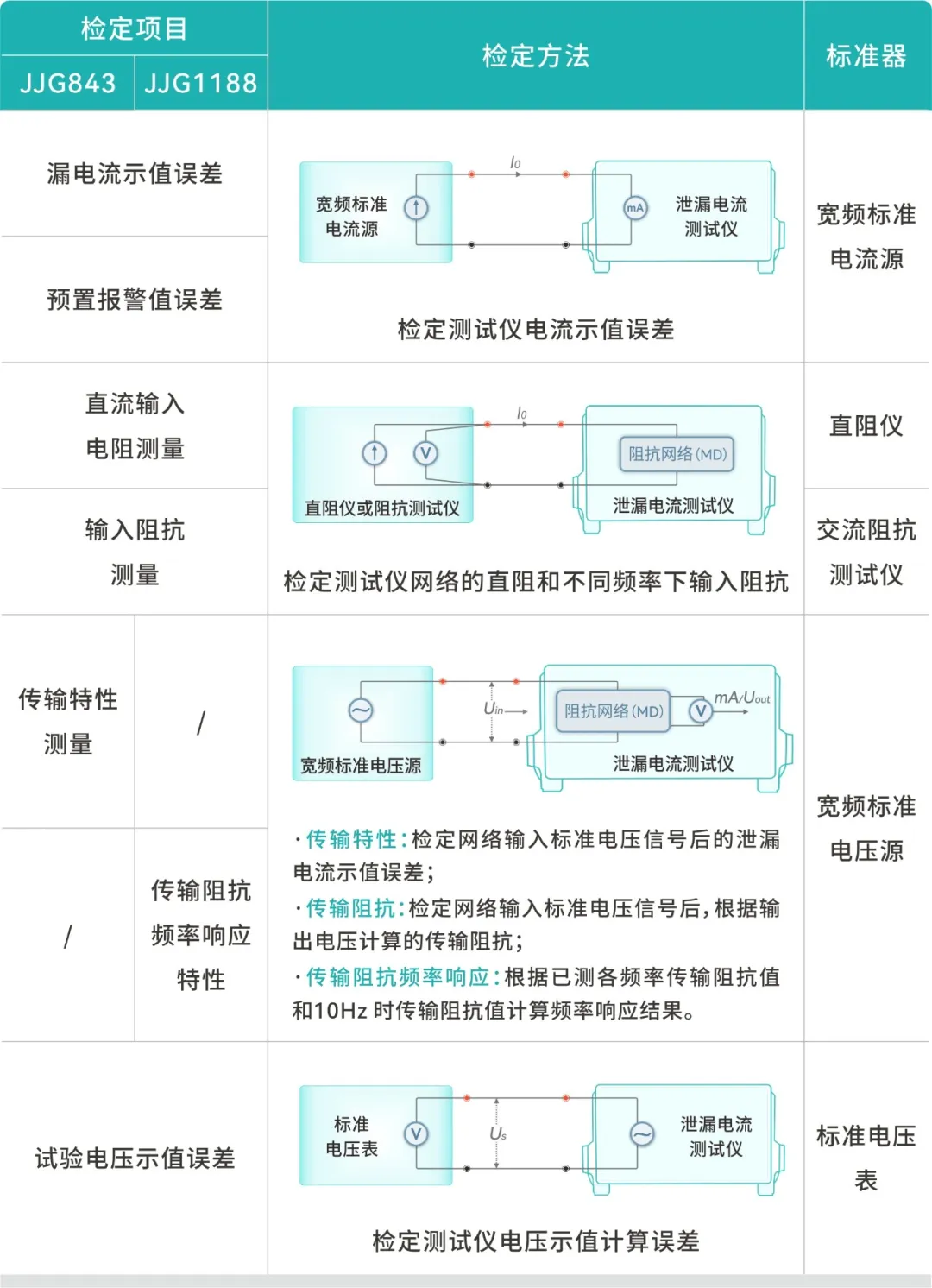

· 检定项目




◆ 天恒检定方案

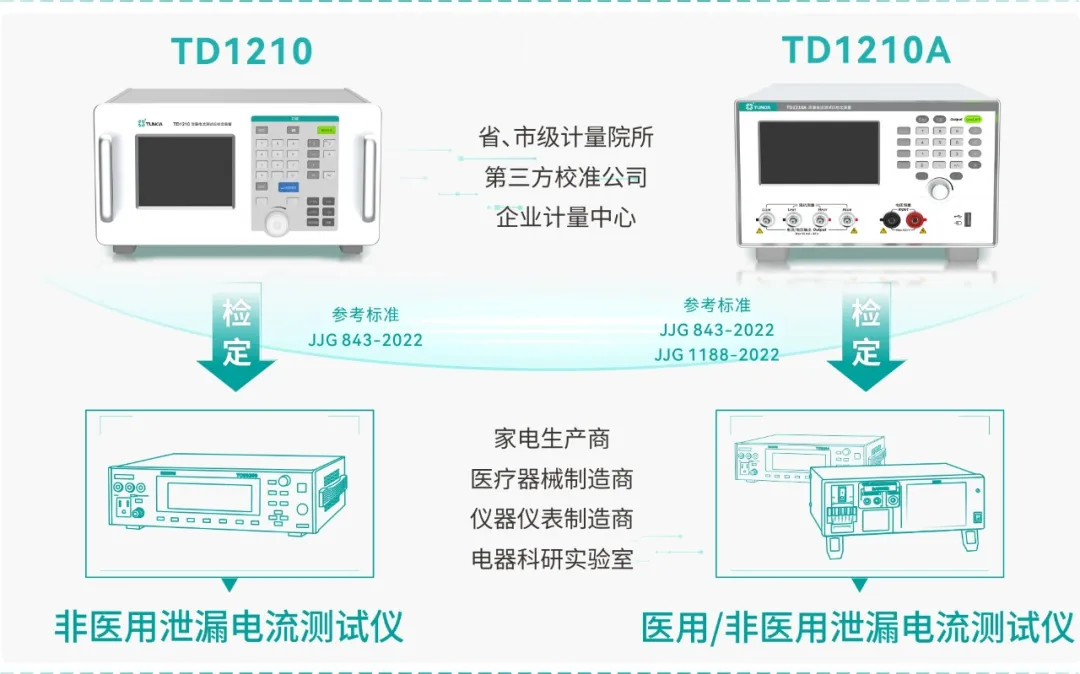

天恒泄漏电流测试仪检定装置分为:

· TD1210泄漏电流测试仪检定装置【通用型】

· TD1210A泄漏电流测试仪检定装置【综合型】

相对于传统多台标准器方案,设备内置宽频恒流源、宽频恒压源、直流电阻表、阻抗测试仪、交流电压标准表等功能,具有接线简单、操作便捷、检测效率高等优势,也可携带至现场开展溯源工作。

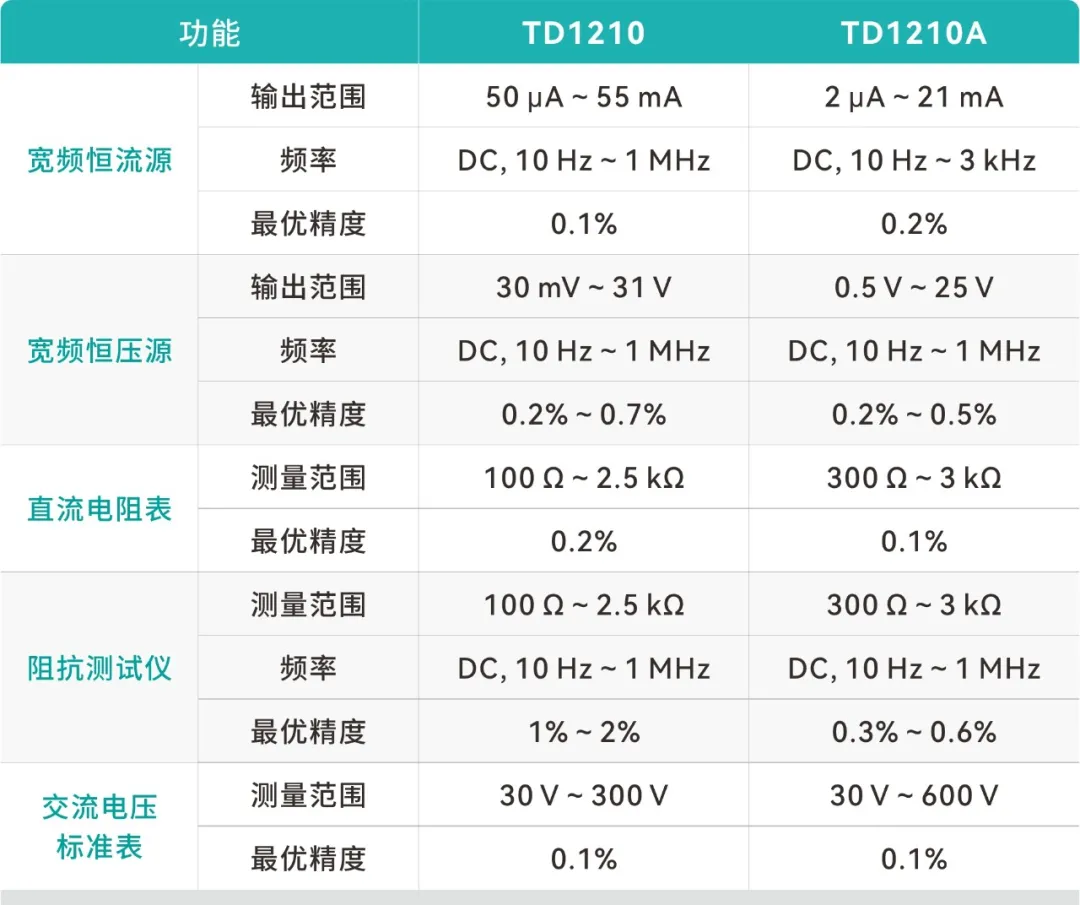

· 功能参数表




· TD1210A 功能优势
